恒壓供水控制柜

恒壓供水控制系統的基本控制策略是：采用電動機調速裝置與可編程控制器（PLC）構成控制系統，進行優化控制泵組的調速運行，并自動調整泵組的運行臺數，完成供水壓力的閉環控制，在管網流量變化時達到穩定供水壓力和節約電能的目的。系統的控制目標是泵站總管的出水壓力，系統設 定的給水壓力值與反饋的總管壓力實際值進行比較，其差值輸入CPU運算處理后，發出控制指令，控制泵電動機的投運臺數和運行變量泵電動機的轉速，從而達到壓力穩定在設定的壓力值上。目前自動恒壓供水系統應用的電動機調速裝置均采用交流變頻技術。
而變頻器的選擇則多種多樣，根據不同的需求，可選擇不同的變頻器。我公司選用的變頻器品牌首選為丹佛斯，根據多年的使用經驗，丹佛斯的故障率最低，所以如果是在生產線上或其它非常重要的場合，請您優先選擇丹佛斯。其次為ABB變頻器，ABB變頻器具有使用范圍廣泛，懂的工程技術人員多等優點。國產品牌為英威騰、三墾、博世力士樂等一線品牌。我公司一貫的宗旨為：價格并非決定一切，良好的用戶體驗，才是我們永恒的追求。

恒壓供水系統的主要使用的領域有：
1.自來水供水、生活小區及消防供水系統，亦可用于熱水供應、恒壓噴淋等系統。
2.工業企業生活、生產供水系統及工廠其它需恒壓控制領域（如空壓機系統的恒壓供氣、恒壓供風）。各種場合的恒壓、變壓控制，冷卻水和循環供水系統。
3.污水泵站、污水處理及污水提升系統。
4.農業排灌、園林噴淋、水景和音樂噴泉系統。
5.賓館、大型公共建筑供水及消防系統。
6、其它場合。

恒壓供水控制柜

一、功能概述

◆ 工作模式：自動模式/手動模式；
◆ 控制對象：水泵；
   ◆ 信號測量：溫度、壓力等視系統要求；
◆ 信號保護：信號斷線保護；
◆ 量程設定：可根據傳感器量程自由設定；
   ◆ 適用場所：無限制；
◆ 安全保護：缺相、過流、欠壓、過壓、過速等；
◆ 水泵功能：手動，自動，運行指示，故障指示；
◆ 電機數量：一拖一、一拖二、一拖三等；
   ◆ 報警信號：綜合報警或獨立信號輸出；
◆ 聯鎖功能：可產生或接受聯鎖信號；
   ◆ 通訊功能：RS485-MODBUS RTU、以太網、PROFIBUS-DP等；
◆ 語音功能：無；
◆ 信號隔離：無；

二、技術參數

1. 電源電壓: AC380V
   2. 消耗功率: 變動
   3. 控制方式: 手動、全自動
   4. 輸入信號: 0/4～20mA，通訊協議；
   5. 基本誤差: 0.2%

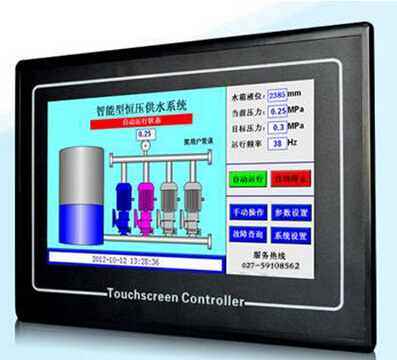

   6. 顯示方式: 液晶屏顯示
   7. 屏幕保護: 5分鐘
   8. 觸點容量: AC230V/3A
   9. 觸點壽命: 100000次
   10.控制輸出: 干接點
   11.外形尺寸: *×*×*mm
12.使用環境: -30～70 ℃ ；<85%RH

三、相關配件

◆ 溫度傳感器：WZP230 PT100 4-20mA，M27X2，0-200攝氏度；
◆ 壓力開關：

◆ 壓力變送器：
